Circuitos Empty Circuitos

Mensagem por Eduardo12345 Seg Nov 07 2022, 00:24

No circuito a diferença de potencial é de 20V. Encontre o valor da corrente e da tensão em cada um dos resistores.
https://i.servimg.com/u/f79/20/40/82/14/20221110.jpg

Eduardo12345
Iniciante

Mensagens : 34
Data de inscrição : 19/02/2022

Ir para o topo Ir para baixo

Circuitos Empty Re: Circuitos

Mensagem por Medeiros Seg Nov 07 2022, 01:27

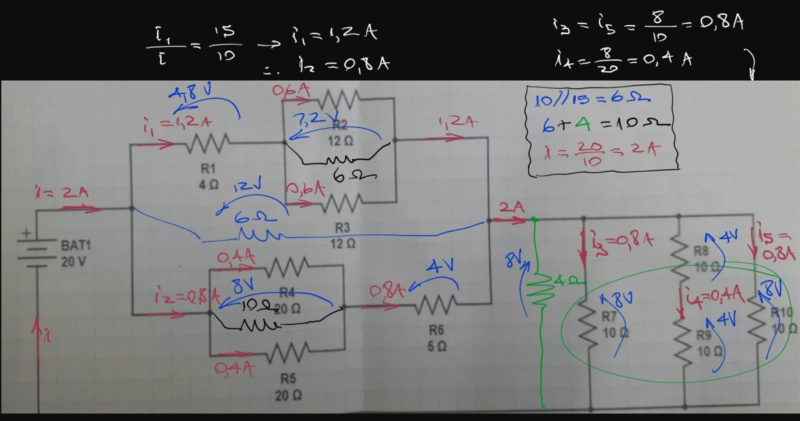

usei apenas associação de resistores em paralelo e série e a lei de Ohm.
Os resistores a mais que desenhei representam o equivalente do paralelo em cada caso. Deixei-os no desenho porque eles facilitam a minha visualização da distribuição das correntes e o valor da queda de tensão sobre o grupo em paralelo, mas na verdade eles não existem no circuito e não devem aparecer numa resposta ortodoxa.

Circuitos Scre1893

Ah, você precisa aprender a inserir suas figuras no fórum. Procure pelo tutorial.
